复合圆锥破碎机

[ 时间:2021-04-08 15:37:15 ]   点击:   来源:http://www.wuhanjiansuji.com   昆明昆重机械
复合圆锥破碎机
  • 详细信息
  • 联系方式
  • 在线留言

CS系列复合圆锥破碎机产品简介:

  CS系列复合圆锥破碎机是基于(西蒙斯)款式进行优化设计的新款多性能圆锥破碎机。采用层压破碎原理和多破少磨理念、优化腔型和合理冲程,并且使用了液压清腔系统,液压调整排料口功能,动定齿板更换无需填料,方便快捷、性能稳定、质量过硬,降低设备管理及维保成本。

CS系列复合圆锥破碎机工作原理:

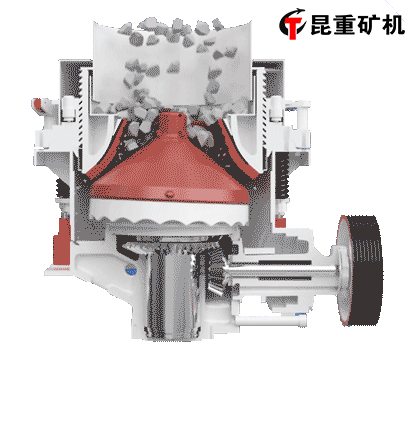

  CS系列复合圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成;其辅助部分由电器系统、稀油润滑系统和液压清腔系统组成。工作时,由电动机通过传动装置三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度经下部排出。


CS系列复合圆锥破碎机产品优势:

  1、更换牙板只需2个小时,减少了停机时间。

  2、液压调整系统可有效调整破碎机排料口大小,在过铁或者有异物通过破碎机时,液压系统会自动降低主轴、提供过载保护,待异物排出后,再重新保持原来的排矿口位置继续工作。

  3、破碎比大,主轴偏心度大,进料口大,出料口小,所以单位时间内产量较大。

  4、转速在PY弹簧圆锥破碎机的基础上有所提高,让电能利用率更高,降低成本。

  5、破碎腔型特殊设计,破碎腔型较多,用户可根据使用要求选择破碎效率高、产品粒度均匀、轧臼壁和破碎壁磨损均匀且使用寿命长的破碎腔型。

  6、干油密封防尘,密封效果可靠,其性能远优于传统的水密封,延长了润滑油的更换周期和轴承、轴瓦、齿轮等零件的使用寿命。

  7、在关健零件上选用了特殊材料和制造,锥体蕊和破碎壁全部由数控立柱车床加工,结合更紧密。

  8、每一冲程破碎更多的物料,破碎能力比PY弹簧圆锥破碎机提升了30%。破碎壁离开轧臼壁的距离大,既允许更多的物料进入破碎腔,又形成较大的排料体积,物料通过破碎腔的速度加快。

  9、日常运行、维护成本低。零件选材与结构设计合理,使用寿命长;破碎力臂长,降低了滑动轴承、破碎效率高、破碎产品粒度均匀,减少了循环负荷;液压调整、锁紧和清腔系统操作方便,提高了设备作业率;功率消耗低,分配合理。

CS系列复合圆锥破碎机产品特点:

  1、层压破碎设计,利用层压破碎原理对物料进行破碎,破碎效率高,易损件磨耗低。破碎后成品呈立方体,细粒级含量高,可满足一些高品质骨料的使用需求。

  2、稀油润滑系统,稀油润滑系统采用双油泵、双过滤器冗余设计,在设备启动前就可进行润滑,适应性强,易于控制,延长了零件使用寿命。

  3、过载保护系统,当有不能破碎的物料进入设备破碎腔时,以高性能合金钢弹簧为核心的过载保护系统,能有效保护设备的安全。

  4、液压清腔系统,液压清腔系统可在设备发生瞬间闷车等非正常停机的情况下,通过液压起顶使定动锥间间隙增大,方便清腔,节省维护时间。

CS系列复合圆锥破碎机技术参数:

规格
型号
腔型 动锥直径
(毫米)
主轴转速
(转/分)
进料粒度
(毫米)
电机
(千瓦)
重量
(吨)
不同闭边排料口的产量(吨/时)
6 10 13 16 19 22 25 38 51 64
CS-600 600 630 95 37-55 5.3   20 25 30 35 45 50 76
CS-600 600 630 72 37-55 5.3 18 20 25 30 35 40 45 60
CS-1000 1016 630 160 90-110 10.8     80 100 135 150 175 235
CS-1000 1016 630 115 90-110 10.8   65 75 90 120 135 150
CS-1000 1016 630 80 90-110 10.8 52 62 72 78 115
CS-1160 1143 630 180 110-132 16   115 135 150 180 200 260
CS-1160 1143 630 130 110-132 16   100 110 120 135 165 175
CS-1160 1143 630 90 110-132 16   80 105 110 140
CS-1300 1296 610 200 132-160 23   150 180 200 230 310 390 150 180
CS-1300 1296 610 150 132-160 23     115 140 160 190 210
CS-1300 1296 610 102 132-160 23   90 115 145 160
CS-1380 1372 610 215 185-220 27         200 220 260 350 440
CS-1380 1372 610 160 185-220 27       155 180 200 220
CS-1380 1372 610 115 185-220 27     150 190 210 230
CS-1500 1524 560 235 185-220 37.8           265 310 420 525 580
CS-1500 1524 560 175 185-220 37.8         215 240 265 320
CS-1500 1524 560 130 185-220 37.8     180 210 235 255 275
CS-1680 1676 560 267 250-300 44.5           330 390 525 655 725
CS-1680 1676 560 203 250-300 44.5       210 250 280 300
CS-1680 1676 560 140 250-300 44.5     180 220 260 335
