弹簧圆锥破碎机

[ 时间:2021-04-08 15:30:54 ]   点击:   来源:http://www.wuhanjiansuji.com   昆明昆重机械
弹簧圆锥破碎机
  • 详细信息
  • 联系方式
  • 在线留言

PY系列弹簧圆锥破碎机产品简介

  PY系列弹簧圆锥破碎机是一款经典的破碎设备,针对石矿处理量大,采用了层压破碎原理,故破碎产品多为立体结构,很大程度上减少了针片状物料。适用于破碎中等以上硬度的各种矿石和岩石,具有结构可靠、生产效率高、调整方便、使用经济等特点。其弹簧保险系统起过载保护作用,可使异物铁块通过破碎腔而不危害破碎机。采用甘油密和水两种密封形式,使粉尘与润滑油隔离,保证可靠工作。可根据客户需求选择标准型、中型和短头型进行粗碎、中碎和细碎作业。

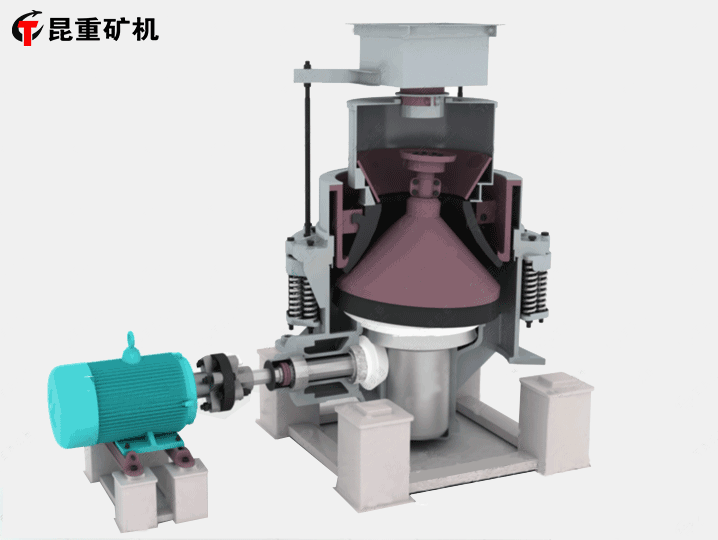

PY系列弹簧圆锥破碎机工作原理

  PY系列弹簧圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成;其辅助部分由电器系统、稀油润滑系统组成。弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。圆锥破动锥在偏心套带动作用下做旋摆运动,带动破碎壁对与轧臼壁间的物料进行挤压、搓碾,根据层压理论,物料受到多个方向的作用力,根据自身纹理破碎并被打磨,最终形成稳定的石料颗粒,符合出料要求的从破碎壁旋摆间隙处下落,其余物料继续破碎,直至达到最终要求。

PY系列弹簧圆锥破碎机产品优势

  1、可破碎中等以上硬度的各种矿石和岩石。

  2、结构可靠、生产效率高、调整方便、使用经济等特点。

  3、弹簧保险系统起过载保护作用,可使异物铁块通过破碎腔而不危害破碎机。

  4、采用甘油密封形式,使粉尘与润滑油隔离,保证可靠工作。

  5、可根据客户需求选择标准型、中型和短头型进行粗碎、中碎和细碎作业。

PY系列弹簧圆锥破碎机产品特点

  1、破碎易款式多,动锥连续转动,物料的破碎与卸料交替而行,生产效率高;动锥与定锥间有间隙相等的平行带,因而成品粒度均匀,动锥工作面的磨损也均匀。

  2、高质材料精加工,物料在两锥体间受到挤压、弯曲和剪切作用,破碎容易,动力消耗低,多呈立方体;用户可根据粗中细的破碎需求,选择标准型、中型和短头型设备。物料在两锥体间受到挤压、弯曲和剪切作用,破碎容易,动力消耗低,多呈立方体;用户可根据粗中细的破碎需求,选择标准型、中型和短头型设备。

  3、双重密封保护,采用干油和水两种密封方式,杂质难以进入机体,在保证润滑油洁净度的同时,延缓滑动轴承、推力球轴承的使用周期,使得机器运转可靠。

  4、过载保护机制,利用弹簧保险系统进行过载保护,使金属异物通过破碎腔时而不危害设备;拆卸方便,易于维修,减少停机维护时间。



PY系列弹簧圆锥破碎机技术参数

规格
型号
进料粒度
(毫米)
出料调节
(毫米)
轴转速
(转/分)
产量
(吨/时)
电机
(千瓦)
机重
(吨)
外形尺寸
(长××高)
PYB-600 65 12-25 356 15-30 30 5 1740×1225×1940
PYD-600 36 3-13 356 15-25 30 5.5 1740×1225×1940
PYB-900 115 15-50 333 50-90 55 10.5 1990×1640×2380
PYZ-900 60 5-20 333 20-65 55 10.5 1990×1640×2380
PYD-900 40 3-13 333 15-50 55 10.6 1990×1640×2380
PYB-1200 145 20-50 300 110-200 110 24.7 2805×2300×2980
PYZ-1200 100 8-26 300 50-150 110 25 2805×2300×2980
PYD-1200 50 3-15 300 20-100 110 25.6 2805×2300×2980
PYB-1750 215 25-60 245 280-480 160 50.6 3610×2950×4185
PYZ-1750 185 10-30 245 115-320 160 50.5 3610×2950×4185
PYD-1750 85 5-15 245 75-230 160 51 3610×2950×4185
PYB-2200 300 30-60 220 590-1000 260 84 4790×3430×5080
PYZ-2200 235 10-30 220 200-580 260 85 4790×3430×5080
PYD-2200 110 5-16 220 120-370 260 85 4790×3430×5080
