多缸圆锥破碎机

HPT系列液压多缸圆锥破碎机产品简介

　　HPT系列液压多缸圆锥破碎机是引进、吸收欧美技术进行优化设计的新款多性能液压圆锥破碎机。主要用于金属矿山、建筑砂石加工中的二段破碎和三段破碎环节，因其破碎能力强、产量大，更多的被用于中硬物料的破碎。HP系列液压多缸圆锥破碎机的特点在于将大破碎力、大偏心距、高破碎频率以及破碎腔型设计巧妙的结合。不但提高了生产能力和产品质量，而且扩大了应用范围，适用于硬磨石矿的中碎和细碎作业。

HPT系列液压多缸圆锥破碎机工作原理

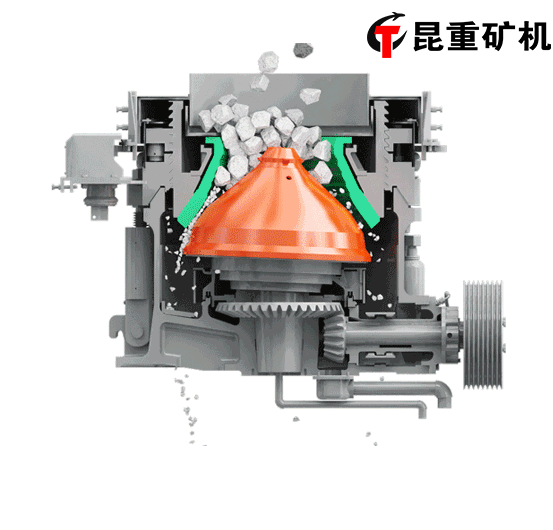

　　HPT系列液压多缸圆锥破碎机主要用于二段及后续破碎工作，在主轴中心处安装有圆锥状的锥体蕊及动齿板，锥体蕊的球面置在偏心座上，由于偏心座的中心孔与本体孔为偏心，因此，偏心座的旋转引起主轴旋转。上室下为定齿板，它与动齿板一起构成破碎室，给料平台保证物料均匀落在锁紧螺帽中央，回转运动保证物料均匀地落入破碎室，物料经破碎后，连续排出，与上室和定齿板相连的上架通过外置液压蓄能油缸装在本体上，如果物料中混有特别硬的异物(如铁块)，在液压蓄能油缸的作用下使上架上撑，让异物通过，防止超载或损坏机器，异物通过后上架复原，继续正常的破碎工作。工作时，机器动锥在偏心套带动作用下做旋摆运动，带动破碎壁对与轧臼壁间的物料进行挤压、搓碾，根据层压理论，物料受到多个方向的作用力，根据自身纹理破碎并被打磨，形成稳定的石料颗粒，符合出料要求的从破碎壁旋摆间隙处下落，其余物料继续破碎，直至达到要求。

HPT系列液压多缸圆锥破碎机产品优势

　　1、特殊破碎设计达到较大产量，高转速，可达800转速以上，产量可提升30%至40%。

　　2、高破碎比 ，发挥较高的破碎效率，良好的产品粒级分布及细度。

　　3、定齿板免填料，更换方便、迅速、省时，使用费用低。

　　4、自动超载保护结构，破碎机在过载后能自动复位，使排料口大小保持不变 ，保证产品质稳定性。

　　5、动齿板和定齿板含锰量高，有坚固的齿轮传动轴，破碎机体经过热处理，强度更高，具有大而灵活的调整范围，可满足不同产品的需要。

　　6、配置先进液压设备及PLC触控荧幕控制器，操作方便简单并节省作业人力。

　　7、本体结构精简，强度高，本体轮靠近本体，传递功率快速，可有效延长传动机构寿命。

　　8、比起弹簧圆锥破碎机，多缸液压圆锥破结构算是比较复杂，其主要由机架、传动部件、偏心套、碗形轴承架、破碎圆锥、支承套、调整套、保险缸、润滑液压部、电控部这十大部分共同组成，其中支承套、调整套、保险缸和电控部等是圆锥破碎机智能控制的主要研究对象，由于主轴和机架为静配合，所以主轴算作机架的一部分，其中偏心套、碗形轴承架部、破碎圆锥部和主轴构成了主破碎工作部分。与老式弹簧圆锥破碎机相比，该机在破碎锥尺寸相同的情况下，产量高出35%-60%。由于生产能力大，可靠性高，维修方便，大大降低了生产成本。

HPT系列液压多缸圆锥破碎机产品特点

　　1、提高生产与功效效率，采用主轴固定，偏心套绕主轴旋转的结构，可承受更大的破碎功率。合理的偏心距、腔型和运动参数配合，大大提高了生产能力和工作效率。

　　2、采用层压缩破碎机理，层压缩破碎原理设计，使破碎发生在物料和物料之间，破碎效率高，粒型优异，是生产高品质骨料的伴侣。

　　3、实现全自动智能控制，电器采用PLC和触摸屏控制系统，ABB低压控制元件，高压电机;双润滑油泵、双电加热器、双风冷却器，并实现全自动智能控制。

　　4、控制系统多功能增强，采用可视化传感器数值、可视化可自由配置的报警方案，更加柔性的互联网测控对接方案。

　　5、运行能力稳定智能化，便捷的操作维护，加入润滑回油流量监测、水平轴转速监测、振动监测、自动给料控制等自动化功能，延长设备使用寿命，使破碎系统具有更稳定更智能的运行能力。

HPT系列液压多缸圆锥破碎机技术参数
