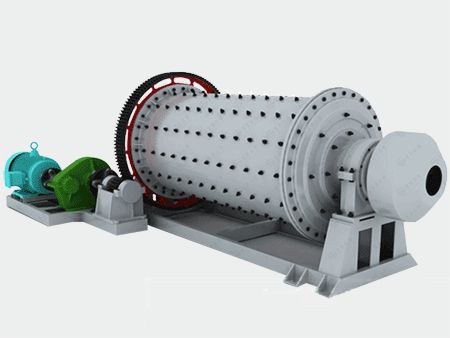

湿式格子型球磨机

湿式格子型球磨机简介：

　　在选矿厂生产中，用于磨矿作业的磨矿设备主要是球磨机和棒磨机。其中应用较多的就是湿式格子型球磨机和湿式溢流型球磨机。

       湿式格子型球磨机的磨筒加装格子板，缩短了矿浆研磨时间，进料快，强制出料，产量高，并采用双列自动调心滚子轴承非常容易启动，电机节能20%至35%，产量提高10%至20%。

湿式格子型球磨机工作原理：

　　湿式格子型球磨机与湿式溢流型球磨机不同的地方，是在出料端多一个格子板(也叫隔仓板)。在格子板上有许多排料小孔。在出料端盖上有许多放射状的棱条，将格子板与端盖之间的空间分成诺干个通向出料口的扇形室。在室内装有保护衬板。当球磨机旋转时，各扇形室就像提升斗一样，将从格子板孔流过的矿浆，提升到高于出料口的水平。这样矿浆就经出料口流到磨矿机外边。由于这种提升作用，就缩短了矿浆在球磨机中停留的时间，所以又把湿式格子型球磨机称为强制出料式球磨机。

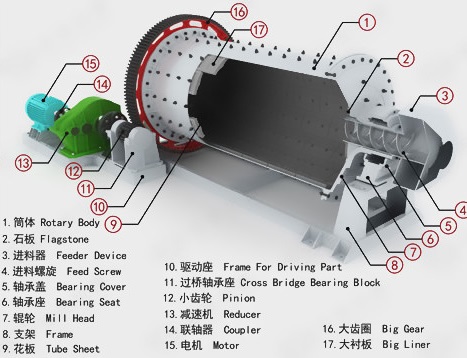

湿式格子型球磨机组装图：

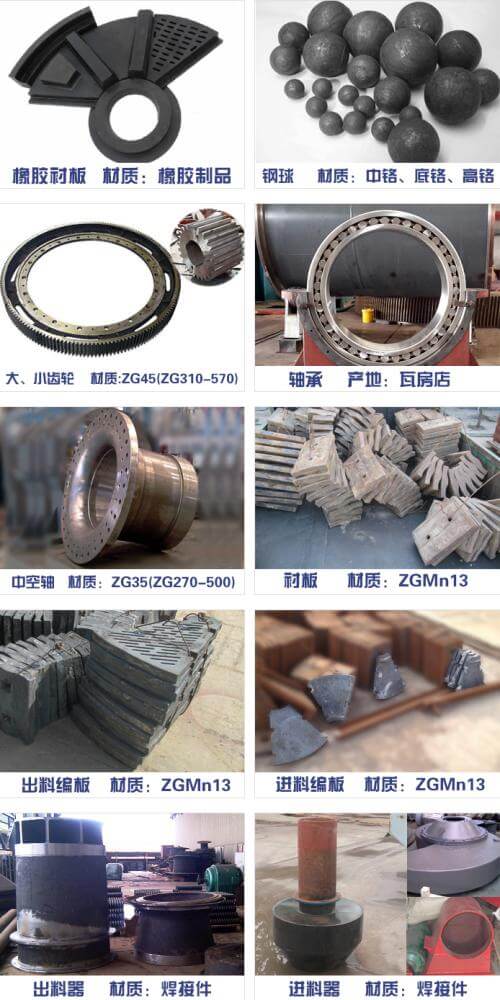

　　昆重矿机生产的湿式格子型球磨机主要是由进料器、出料器、端盖、法兰盘、筒体、中心衬板(格子板)、大齿轮、传动总成(减速机、小齿轮、联轴器、电机)等部件组成。格子型球磨机的格子板，一般使用高锰钢耐磨料制作，耐磨性好，使用寿命较高。

湿式格子型球磨机工作特点：

　　昆重矿机生产的湿式格子型球磨机的工作特点主要是强制排矿，生产能力较高。湿式格子型球磨均放在第一段磨矿作业，可以获得较高的处理量，但出料粒度相对湿式溢流型球磨机较粗。

湿式格子型球磨机7大优势：

　　1、中小型球磨机采用整体机架，便于土建施工和设备安装。

　　2、进料器与出料器类型多，根据不同条件要求，选择性强。

　　3、磨筒加装格子板，缩短了矿浆研磨时间，进料快，强制出料，生产能力大。

　　4、衬板采用波浪形，增加了研磨体接触面，加强研磨作用，减少衬板磨损。

　　5、大小齿轮材质好，耐磨度高，润滑装置可靠。

　　6、轴承采用双列自动调心滚子轴承，同心度有保障，机器容易启动、用电量节约30%。

　　7、传动总成减速机与电动机采用一体机架，使用方便。
